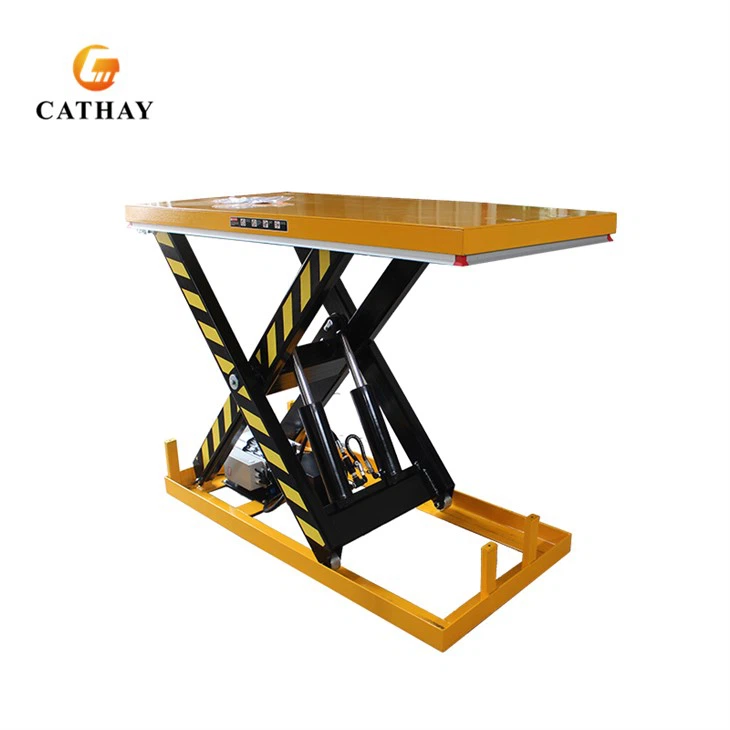

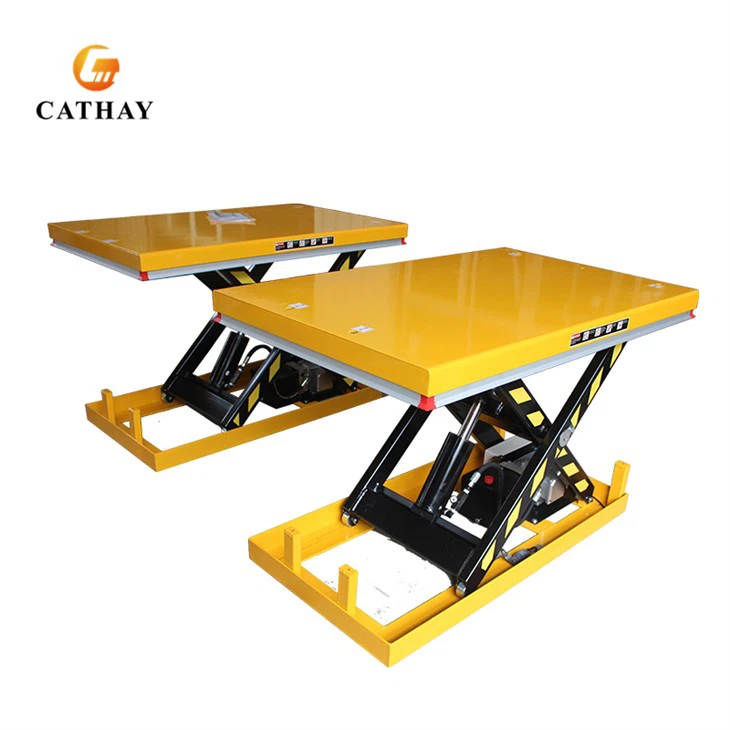

CATHAYLIFT Tischheber ist ein stationäres Transportgerät, das Waren von einer Höhe auf eine andere hebt. Aufgrund des Gewichts, des Volumens, der Sicherheit und der Stabilität der zu hebenden Objekte wird es häufig als spezielles hydraulisches Hebebühnenprodukt zum Transport von Gütern zwischen Stockwerken von Gebäuden verwendet. Seine Hauptfunktion besteht darin, Waren zwischen verschiedenen Arbeitsetagen auf und ab zu transportieren; Es wird hauptsächlich zum Heben von Material und zum Heben von Autos usw. verwendet.
Modell | Tragfähigkeit (KG) | Selbsthöhe | Maximale Plattformhöhe (MM) | Plattformgröße (MM) | Hebezeit | Reingewicht |
500 kg Tragfähigkeit | ||||||
C0501 | 500 | 180 | 950 | 610*916 | 17~22 | 160 |
C0502 | 500 | 200 | 1000 | 1200*600 | 20~25 | 120 |
C0503 | 500 | 200 | 1000 | 1200*800 | 20~25 | 130 |
C0504 | 500 | 200 | 1000 | 2000*800 | 20~25 | 240 |
1000 kg Tragfähigkeit | ||||||
C1000 | 1000 | 180 | 770 | 610*916 | 15~20 | 115 |
C1001 | 1000 | 205 | 1000 | 1300×820 | 20~25 | 160 |
C1002 | 1000 | 205 | 1000 | 1600×1000 | 20~25 | 186 |
C1003 | 1000 | 190 | 1010 | 1300*800 | 20~25 | 160 |
C1004 | 1000 | 240 | 1300 | 1700×850 | 30~35 | 200 |
C1005 | 1000 | 240 | 1300 | 1700×1000 | 30~35 | 210 |
C1006 | 1000 | 240 | 1300 | 2000×850 | 30~35 | 212 |
C1007 | 1000 | 240 | 1300 | 2000×1000 | 30~35 | 223 |
C1008 | 1000 | 240 | 1300 | 1700×1500 | 30~35 | 365 |
C1009 | 1000 | 240 | 1300 | 2000×1700 | 30~35 | 430 |
C1010 | 1000 | 305 | 1780 | 1300X820 | 35-45 | 210 |
C1011 | 1000 | 470 | 3000 | 1700x1000 | 35-45 | 450 |
2000 kg Tragfähigkeit | ||||||
C2001 | 2000 | 230 | 1000 | 1300×850 | 20~25 | 235 |
C2002 | 2000 | 205 | 1000 | 2500*820 | 20~25 | 300 |
C2003 | 2000 | 230 | 1050 | 1600×1000 | 20~25 | 268 |
C2004 | 2000 | 250 | 1300 | 1700×850 | 25~35 | 289 |
C2005 | 2000 | 250 | 1300 | 1700×1000 | 25~35 | 300 |
C2006 | 2000 | 250 | 1300 | 2000×850 | 25~35 | 300 |
C2007 | 2000 | 250 | 1300 | 2000×1000 | 25~35 | 315 |
C2008 | 2000 | 250 | 1400 | 1700×1500 | 25~35 | 415 |
C2009 | 2000 | 250 | 1400 | 2000×1800 | 25~35 | 500 |
C2010 | 2000 | 190 | 1010 | 1300*800 | 20~25 | 235 |
C2011 | 2000 | 350 | 1780 | 1300X850 | 35-45 | 295 |
4000 kg Tragfähigkeit | ||||||
C4000 | 4000 | 230 | 1000 | 2500*850 | 20~25 | 320 |
C4001 | 4000 | 240 | 1050 | 1700×1200 | 30~40 | 375 |
C4002 | 4000 | 240 | 1050 | 2000×1200 | 30~40 | 405 |
C4003 | 4000 | 300 | 1400 | 2000×1000 | 35~40 | 470 |
C4004 | 4000 | 300 | 1400 | 2000×1200 | 35~40 | 490 |
C4005 | 4000 | 300 | 1400 | 2200×1000 | 35~40 | 480 |
C4006 | 4000 | 300 | 1400 | 2200×1200 | 35~40 | 505 |
C4007 | 4000 | 350 | 1300 | 1700×1500 | 35~40 | 570 |
C4008 | 4000 | 350 | 1300 | 2200×1800 | 35~40 | 655 |
C4009 | 4000 | 400 | 2050 | 1700X1200 | 55-65 | 520 |
Max. Plattformhöhe Größer oder gleich 3 m | ||||||
C1011 | 1000 | 470 | 3000 | 1700x1000 | 35-45 | 450 |
C2012 | 2000 | 560 | 3000 | 1700x1000 | 50-60 | 750 |
C2013 | 2000 | 850 | 4200 | 2500*1500 | 70-80 | 900 |
C0401 | 400 | 600 | 4140 | 1700x1000 | 30-40 | 800 |
C0801 | 800 | 706 | 4210 | 1700x1000 | 70-80 | 858 |
Andere | ||||||
C3001 | 3000 | 220 | 1010 | 1300*800 | 20~25 | 350 |
C8000 | 8000 | 240 | 1050 | 3000*1200 | 20~25 | 370 |
Bitte beachten Sie: Wenn die Standardmodelle Ihre Anforderungen nicht erfüllen können, bitten Sie uns, sie für Sie anzupassen.
Produktdetails
Installation:
Der Tischlift kann auf dem Boden oder in einer Grube montiert werden (damit das Gerät am tiefsten Punkt bündig mit dem Boden abschließt).
Bei Installation in einer Grube:
● Erstellen Sie die Grube gemäß den Anforderungen der Zeichnungen, die eingebetteten Teile sind bündig mit dem Boden der Grube. CATHAYLIFT entwirft für Kunden verschiedene Zeichnungen entsprechend den verschiedenen Produkten jedes Produkts.
● Stellen Sie den oberen Hub ein: Heben Sie die Plattform in die vorgesehene Position, vergewissern Sie sich, dass sie in gutem Zustand ist, und installieren Sie den Endschalter.
● Schweißen Sie die Führungsräder auf beiden Seiten der Plattform (innerhalb der vier Ecken). Platzieren Sie dann die Führungsschiene (U-Stahl) senkrecht zur Führungsradposition auf beiden Seiten der Plattform und platzieren Sie das Führungsrad (gemäß der Methode auf dem Führungsradfoto) in der Führungsschiene, so dass das Führungsrad gleiten kann frei in der Führungsschiene.
● Schließen Sie die Stromversorgung an, starten Sie das Gerät und prüfen Sie, ob die Führungsschiene und der Träger in gutem Zustand sind.
● Wenden Sie sich an einen professionellen Elektriker, um den Steuerkasten zu installieren, die Leitungen zu verlegen und die Leitungen gemäß den Anweisungen von CATHAYLIFT anzuschließen.
● Befestigen Sie die Eisenplatte (die Größe der Eisenplatte kann die Führungsschiene lösen) mit Dehnschrauben an der unteren Position, an der die Führungsschiene platziert ist, schweißen Sie dann die Führungsschiene auf die Eisenplatte und verbinden Sie gleichzeitig die Oberseite um es fest auf und ab zu machen. Legen Sie die Plattform des Lastenaufzugs in die Grube, passen Sie die Plattform an das Niveau der Plattform und des Bodens an und schweißen Sie den Boden der Plattform und die eingebetteten Teile fest.
● Prüfmaschine: Während des Hebe- und Senkvorgangs des Aufzugs muss das Führungsrad reibungslos in der Führungsschiene gleiten, damit sich die Plattform reibungslos hebt und senkt.
● Abnahme: Nachdem die Testmaschine fertiggestellt ist, säubern Sie den Standort und entfernen Sie andere Kleinteile, um sie für die Verwendung vorzubereiten.
